QH8900S/8900SP は、 用に特別に設計された一連の高効率ハロゲンフリー難燃剤で PA66 (ポリアミド 66)樹脂 、高応力用途で広く使用されている PA66 の火災安全性と機械的性能のバランスという重要な課題に取り組んでいます。 PA66 に深刻な脆性を引き起こす一般的なハロゲンフリー難燃剤とは異なり、このシリーズ (QH8900S: 標準グレード、QH8900SP: 強化分散グレード) は、 PA66 の元の引張強度の >90% を維持しながら、 18 ～ 22% の添加 (厚さ 1.6 mm)であり で UL94 V-0定格を実現します。 100% ハロゲンフリー(Cl <900 ppm、Br <900 ppm) 、世界標準 (IEC 61249-2-21、RoHS 2.0、REACH SVHC) に準拠しているため、エレクトロニクス、自動車、産業機械の PA66 コンポーネントに最適です。 により 330℃を超える分解温度（PA66の加工温度260～290℃より高い）と最適化された粒子サイズ 、安定した加工と均一な難燃性が保証されます。これは、薄肉のPA66部品（例えば、0.8mmコネクタ）にとって重要です。
QH8900S と QH8900SP はどちらも 100% ハロゲン フリー (総ハロゲン ≤900 ppm、IEC 61249-2-21 を満たす) で、重金属の制限はありません (Pb <1 ppm、Cd <1 ppm)。これらは、RoHS 2.0 (2011/65/EU)、REACH SVHC (リストされた物質なし)、およびカリフォルニア州プロポジション 65 に完全に準拠しており、EU、北米、および日本に輸出される PA66 コンポーネントの貿易障壁を排除します。ハロゲン化難燃剤とは異なり、燃焼中に 20 ppm 未満の有毒ガス (HCN など)を放出し (ASTM D635-14 による)、自動車のキャビンやデータセンターなどの密閉空間での安全性が向上します。
PA66 の結晶化およびメルトフロー特性に合わせて最適化されたこのシリーズは、 18% 添加 (QH8900SP) および 22% 添加 (QH8900S) で UL94 V-0 (1.6mm) を達成し、一般的な水酸化アルミニウム (30 ～ 35% の添加が必要) を上回ります。そのリン-窒素 (PN) 相乗メカニズムは PA66 の燃焼挙動をターゲットとしています。リンは炭化 (凝縮相) の形成を促進して熱/酸素を遮断し、窒素は不活性ガス (気相) を放出して可燃性 PA66 熱分解物を希釈します。 QH8900SP を 20% 含む PA66 は、 限界酸素指数 (LOI) が 33% 以上 (純粋な PA66 の場合は 24%) で、UL 94 750℃ グロー ワイヤー テスト (GWIT) に合格しており、EV バッテリー端子などの高電圧 PA66 コンポーネントに適しています。
このシリーズのマイクロカプセル化 PN コアと PA66 互換表面処理 (QH8900SP は超分散剤を使用) により、機械的特性の損失が最小限に抑えられます。 QH8900SP を 20% 配合した PA66 は 、92% 以上の引張強度 (≈ 85 MPa) , > 88% の曲げ強度 (≈ 120 MPa) 、および 85% 以上の衝撃強度 (≈ 6 kJ/m²)を保持します。これは、自動車のエンジン ブラケットなどの耐荷重 PA66 部品にとって重要です。 QH8900S (標準グレード) は依然として 88% 以上の引張強度を保持しており、ほとんどのハロゲンフリー代替品 (強度が 20% 以上低下することがよくあります) を上回ります。この機械的保持により、高価な PA66 改質剤の必要性がなくなり、全体の配合コストが削減されます。
QH8900SP の D50 粒子サイズ約 2 ～ 3 μm (QH8900S の場合は 5 ～ 6 μm) と超分散剤コーティングにより、PA66 溶融物中での均一な分散が保証され、薄肉部品の凝集や表面欠陥 (ピンホールなど) が排除されます。どちらのグレードも 分解温度は 330℃ 以上で、PA66 処理中 (260 ～ 290℃) で安定しており、揮発性副生成物はありません。 PA66 の加水分解やダイの蓄積を引き起こさず、生産のダウンタイムを削減します。たとえば、QH8900SP を使用している PA66 コネクタのメーカーは、一般的な難燃剤と比較してスクラップ率が 15% 削減されたと報告しています。
| 仕様項目 | 詳細（QH8900S） | 詳細（QH8900SP） |
| 化学組成 | ||
| タイプ | マイクロカプセル化されたリン窒素 (PN) ハロゲンフリー難燃剤 | マイクロカプセル化されたリン窒素 (PN) ハロゲンフリー難燃剤 |
| ハロゲン含有量 | Cl < 900 ppm、Br < 900 ppm (総ハロゲン ≤ 900 ppm) | Cl < 900 ppm、Br < 900 ppm (総ハロゲン ≤ 900 ppm) |
| リン含有量 | ≈12% (ICP-MS による) | ≈13% (ICP-MS による) |
| 窒素含有量 | 〜8%（元素分析による） | 〜9%（元素分析による） |
| 表面処理 | PA66適合シラン | 超分散剤 |
| 物理的および熱的特性 | ||

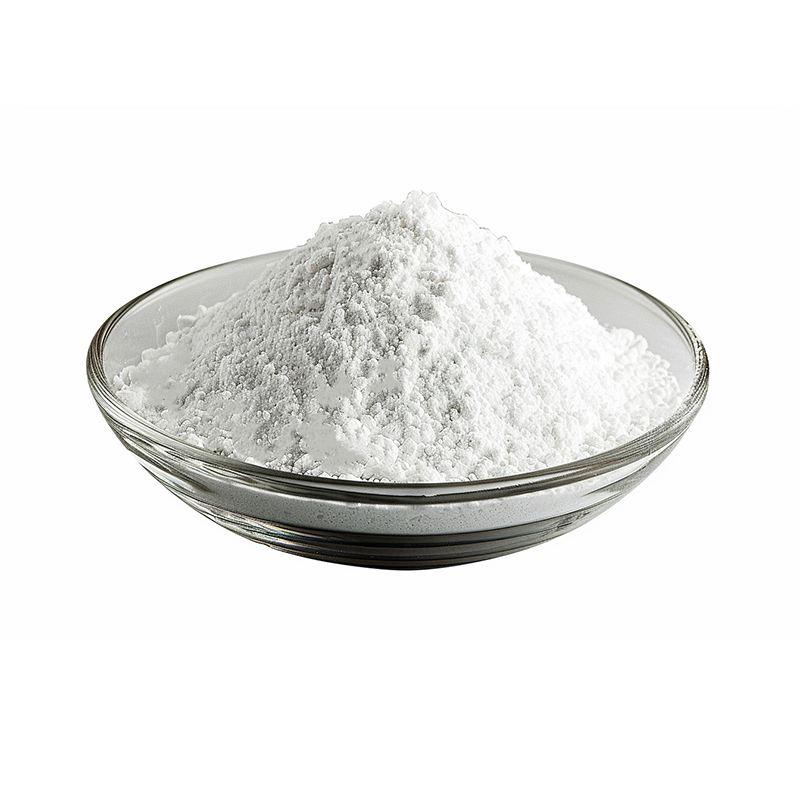

| 外観 | オフホワイトの粒状固体 | 白色の超微粒子状固体 |
| 粒子サイズ | D50≒5～6μm（レーザー回折） | D50≒2～3μm（レーザー回折） |
| 密度 | ≈1.48 g/cm3 | ≈1.45 g/cm3 |
| 分解温度 | >330℃ (5% 重量損失、N₂ 下の TGA) | >330℃ (5% 重量損失、N₂ 下の TGA) |
| 水分含有量 | <0.2% (23℃/60% RH、カールフィッシャー) | <0.2% (23℃/60% RH、カールフィッシャー) |
| LOI(PA66+20%添加) | ≥31% (ASTM D2863) | ≥33% (ASTM D2863) |
• 推奨添加レベル: 18 ～ 20% (QH8900SP、UL94 V-0 1.6mm)。 20～22% (QH8900S、UL94 V-0 1.6mm)
• 適合樹脂: PA66、PA66/PA6 ブレンド (最大 30% PA6)
・加工温度： 260～290℃ （PA66押出・射出成形）
• 添加剤: PA66 熱安定剤 (ハロゲン化銅など) および UV 安定剤と互換性があります。
QH8900S/8900SP は、 などの PA66 電子部品に使用されます。 EV バッテリー端子、PCB コネクタ、センサー ハウジングQH8900SP を 20% 搭載した PA66 バッテリー端子は、UL 94 V-0 および IEC 62133 (EV バッテリーの安全性) に適合し、120℃ のボンネット内温度に耐えます。 PCB コネクタ (厚さ 0.8 mm) は、QH8900SP (18% 添加) を使用して、脆性なしで UL94 V-0 を達成し、信頼性の高い嵌合サイクル (≧10,000) を保証します。産業用センサー ハウジング向けの QH8900S (22% 添加) は、過酷な環境に対する耐衝撃性を維持しながら、コスト効率の高い難燃性を提供します。
自動車メーカーは、PA66 エンジン ブラケット、ワイヤー ハーネス クリップ、ドア モジュール コンポーネントにこのシリーズを使用しています。 QH8900SP を 20% 含む PA66 エンジン ブラケットは FMVSS 302 に準拠し、曲げ強度 (約 120 MPa) を保持してエンジンの振動をサポートします。ワイヤー ハーネス クリップ (PA66 + 21% QH8900S) は、150℃ のエンジン ベイの熱に耐え、自動車環境基準 (EU ELV 指令) を満たしています。ドア モジュール コンポーネントは薄肉セクション (1.0 mm) に QH8900SP を使用し、耐炎性と美観を確保します。
産業環境では、PA66に使用されます。 コンベア チェーン リンク、ポンプ インペラ、歯車などQH8900S を 22% 配合した PA66 コンベヤ チェーン リンクは、80℃ の連続運転に耐え、工場消防法 (GB 50016) に適合します。ポンプ インペラ (PA66 + 20% QH8900SP) は、流体圧力に対応できる衝撃強度 (約 6 kJ/m²) を維持し、歯車は産業機械の信頼性にとって重要な耐摩耗性 (摩耗損失 <0.1 mm³/1000 サイクル) を維持します。
QH8900S/8900SP は、などの消費者向け製品に 電動工具のハウジングや電気スイッチ部品 、火炎安全性と耐久性を提供します。 QH8900S を 21% 含む PA66 電動工具ハウジングは、IEC 60745 (電動工具の安全性) に適合し、落下 (高さ 1.5 メートル) による衝撃に耐えます。電気スイッチは、薄肉ボタン (1.2 mm) に QH8900SP (19% 追加) を使用し、UL94 V-0 と長期的な触感性能を保証します。
QH8900S が標準グレードであるのに対し、QH8900SP はより小さな粒子サイズ (D50 ≈2 ～ 3 μm) と分散を強化するための超分散剤コーティングを備えています。
QH8900SPは18～20％添加、QH8900Sは20～22％添加（厚さ1.6mm）が必要です。
はい、最適化された粒子サイズにより、薄肉部品 (0.8 mm コネクタなど) に対して均一な難燃性が保証されます。
はい、EU ELV 指令に適合しており、エンジン ブラケットなどの自動車 PA66 部品に最適です。
